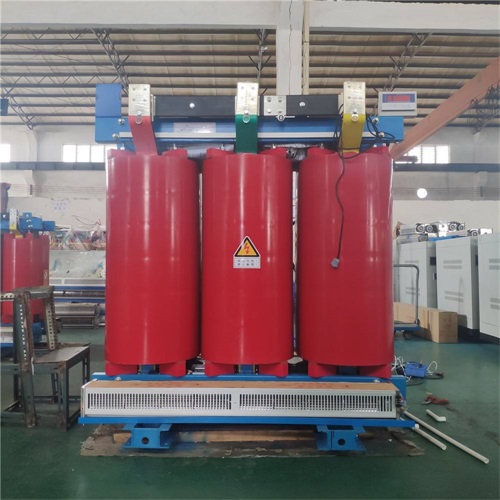

干式變壓器清除變壓器外箱內外的灰塵、污垢等;測量繞組的絕緣電阻，絕緣電阻值與出廠說明書要求或上次測量的數據對比。下面讓我們跟隨小編去了解下吧!
如有明顯降低，應進行干燥處理，測量高低壓繞組的三項直流電阻，檢查已損失的部件，更換已損壞的零部件，如套管、線圈等;消除已記錄缺陷，旋緊并鎖牢所有緊固件螺栓，個別墊塊松動者，應松開壓板，加入適當厚度的墊塊后壓緊。對有壓板結構的產品，在旋緊螺栓時，不可用力過度; 檢修冷卻系統中風機和溫控、顯示回路部件; 外箱除銹防腐;做好記錄，包括檢修日期、天氣、檢修內容及修理情況，更換備件情況等。
1、檢修標準項目
1.1 檢修項目
1.1.1 整體清掃;
1.1.2 器身檢查;
1.1.3 冷卻風機檢修;
1.1.4 溫度顯示控制裝置檢查;
1.1.5 進行規定的測量和試驗;
1.1.6整體清掃、檢查導電接頭;
1.1.7處理已發現的缺陷;
2、檢修前的準備工作
2.1 查閱檔案了解變壓器的運行情況
2.1.1 運行中所發現的缺陷和異常情況;
2.1.2 變壓器負載及溫度情況;
2.1.3 查閱試驗記錄，了解絕緣情況;
2.1.4 熟悉設備圖紙，安裝說明書和本檢修規程。
2.2 編制大修工程技術、組織措施計劃
2.2.1 人員組織及分工;
2.2.2 落實大修材料和備品配件計劃，清點專用工具;
3、安全措施
3.1 認真填寫工作票，辦理開工手續;
3.2 嚴格執行<<電業安全工作規程>>。
4、工器具 電動吹風機、搖表、變壓器繞組直流電阻測試儀、試驗變壓器及其控制裝置、一般工具。
5、 檢修工藝要求
5.1 整體清掃
5.1.1 用電動吹風機將變壓器繞組裝配的底部以及繞組氣道中的灰塵吹凈。
5.1.2 用干布將擦拭絕緣子、母線、鐵芯夾件及其它部位的積灰清掃干凈。
5.1.3 用干布擦拭器身。
5.2.1 檢查器身清潔，無過熱、變形;絕緣子應清潔、無破損、裂紋。
5.2.2 檢查鐵芯上、下夾件螺栓應緊固。
5.2.3 檢查器身應無過熱、變形現象。
5.2.4 檢查各導電接觸面接觸應良好，無過熱現象。
5.3 冷卻風機檢修
5.3.1 用500V搖表測各冷卻風機絕緣電阻，不小于0.5MΩ。
5.3.2 風機試轉，檢查風向應正確，無異音。如有異常，解體進行檢修。
5.4 溫控裝置檢查
5.4.1 檢查溫控裝置指示應正確。
5.4.2 檢查溫度整定值應符合變壓器要求。
5.4.3 檢查風機手動投退應正常。
5.5 高壓試驗
5.5.1 拆除高、低壓側電纜及母線。
5.5.2 測量鐵軛夾件對穿芯螺栓絕緣電阻，與以往測試結果對比無明顯變化。
5.5.3 測量鐵軛夾件、穿芯螺栓對鐵芯的絕緣電阻，與以往測試結果對比無明顯變化。
5.5.4 測量鐵芯對地的絕緣電阻，與以往測試結果對比無明顯變化。
5.5.5 測量高、低壓繞組絕緣電阻，與以往測試結果對比無明顯變化。
5.5.6 測量高、低壓繞組及所有分接的直流電阻。有中性點引出線的相間差不大于三相平均值的2%;無中性點引出線的線間差別不大于三相平均值的1%。
5.5.7 按照出廠試驗值的0.85倍進行工頻耐壓試驗，應合格。
5.5.8 恢復高低壓側電纜及母線。
5.6 其它檢查
5.6.1 檢查變壓器箱體及鐵芯接地應良好。
5.6.2 檢查各接線端子應緊固，連接螺栓應無過熱、銹蝕現象。
6、檢修完工后應及時清理現場，歸還專用工具，完成設備檢修后的試運移交工作。
干式變壓器的檢修應貫徹以預防為主，計劃檢修和診斷檢修相結合的方針，做到應修必修，修必修好，講究實效。
